Estação Técnica Inovatest
Plataforma portátil para testes, diagnóstico e simulação de sinais em sistemas eletro‑hidráulicos industriais. Reúne múltiplas fontes de alimentação, geração de sinais PWM e analógicos, instrumentação digital e 4 entradas analógicas configuráveis — tudo em um único equipamento de campo.

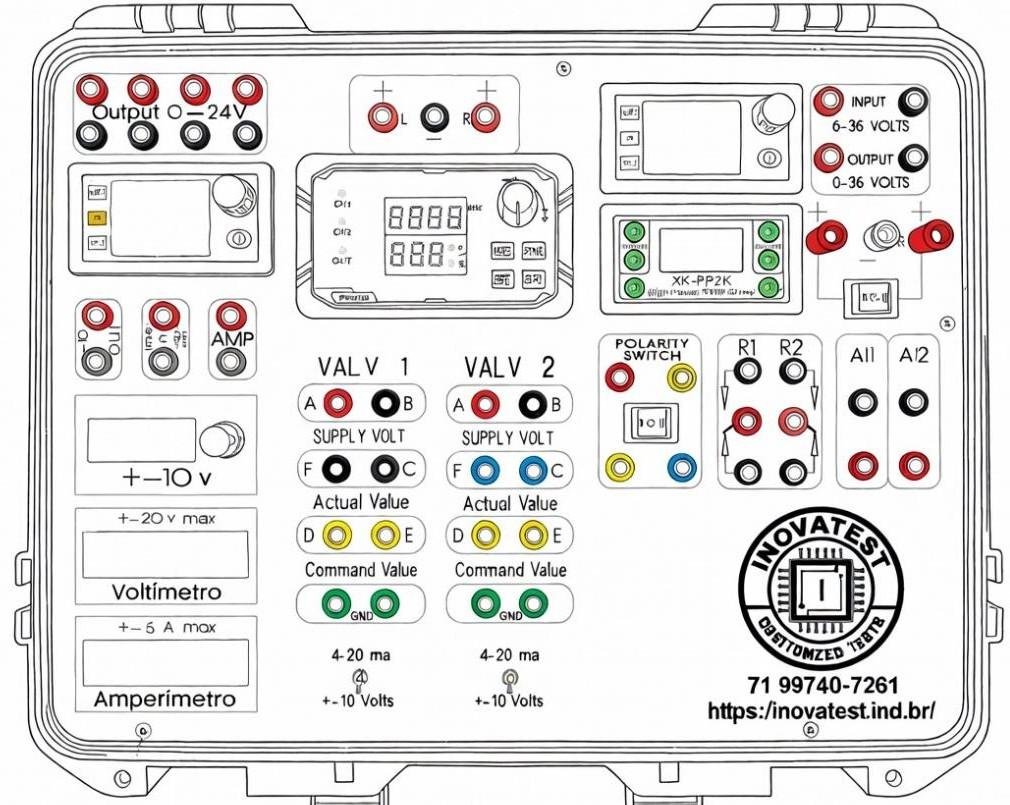

Visão Geral do Painel
Dados Técnicos
Todos os parâmetros técnicos do equipamento conforme documentação oficial.
| Parâmetro | Especificação |
|---|---|
| Alimentação | 110 / 220 VAC automático |
| Fonte interna | 3,5 A |
| Fonte ajustável #1 | 0–24 V / 3 A com limitador de corrente |
| Fonte ajustável #2 | 0–36 V / 3 A com limitador de corrente |
| Gerador PWM alta potência | Até 8 A, frequência 0–150 kHz |
| Gerador PWM precisão | Até 150 mA, com ajuste de fase (ângulo) |
| Saída tensão ajustável | 0–24 V, máx. 150 mA |
| Saída analógica | ±10 V & 4–20 mA |
| Voltímetro | ±20 V máx. |
| Amperímetro | ±5 A máx. |
| Entradas analógicas | 4 canais configuráveis (4–20 mA, ±20 mA, ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV) |
| Medição de pressão | 4 pontos simultâneos, 0–600 bar |
| Relés | Saída NA/NF |
Funções Integradas
Cada função foi projetada para cobrir um cenário real de diagnóstico em campo.
Controle preciso de válvulas proporcionais e solenoides. Alta potência (até 8 A) ou precisão (150 mA) com ajuste de fase.
Simulação de sinais de controle ±10 V e 4–20 mA para teste de atuadores, sensores e controladores industriais.
Duas fontes independentes (0–24 V e 0–36 V, até 3 A cada) com limitador de corrente para alimentar sensores e atuadores.
Relés de comutação normalmente aberto e normalmente fechado para automação de testes e acionamentos em bancada.
Inversão de polaridade para teste de motores DC e solenoides, agilizando diagnóstico de reversão e erros de fiação.
Registro de sinais analógicos, corrente, tensão e pressão. Exportação para PC para análise e geração de relatórios técnicos.
Monitoramento em Tempo Real
Sistema de instrumentação digital integrada para diagnóstico rápido de falhas em campo. Todas as leituras são exibidas em displays digitais embarcados, sem necessidade de equipamentos externos.
Faixas Configuráveis de Entrada
- Análise de comportamento dinâmico
- Comparação entre testes
- Relatórios técnicos de manutenção
- Documentação de diagnósticos exportável
Para que serve?
Desenvolvida para as principais demandas de diagnóstico em sistemas industriais.
Teste e calibração de válvulas proporcionais com geração de sinal PWM de precisão.
Diagnóstico completo de servo válvulas eletro-hidráulicas em campo ou bancada.
Teste de sensores de pressão, temperatura e posição com faixas de entrada configuráveis.
Simulação de sinais analógicos e PWM para substituir entradas de controladores em teste.
Verificação de corrente e tensão em sistemas de controle industrial e automação.
4 pontos de medição simultânea até 600 bar para sistemas hidráulicos de alta pressão.
Interessado na Estação Técnica?
Entre em contato para mais informações sobre disponibilidade, personalização e condições comerciais. Nossa equipe técnica está pronta para atender.
